您當前位置：產品中心 >> 疏水閥系列 >> 可調雙金屬片疏水閥

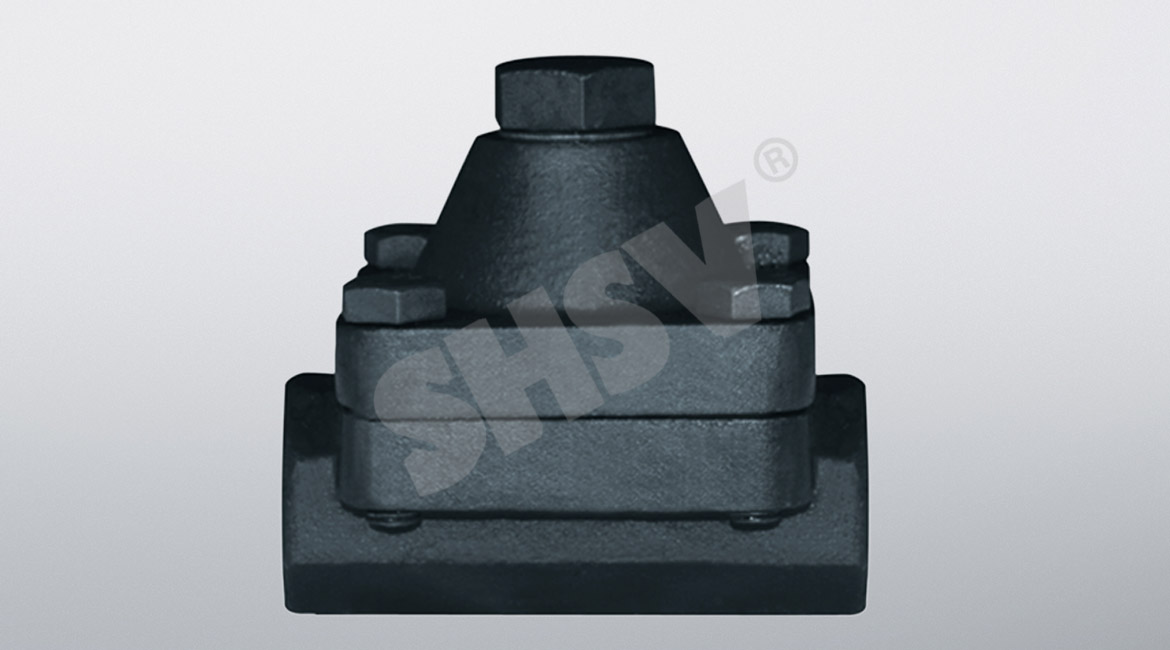

可調雙金屬片疏水閥
產品型號：CS17
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

[基本信息]
      工作原理：該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。

公稱壓力
 PN20
 PN50
防氣阻功能
 膜盒自控或手動
 手動
PMA最高允許壓力 2.0MPa@38℃
 4.7MPa@93℃
PMO最大工作壓力 1.6MPa@149℃ 3.8MPa@315℃
TMA最高允許溫度 427℃@0.6MPa 427℃@2.9MPa
TMO最高工作溫度
 427℃@0.6MPa 427℃@2.9MP


[閥門特點]

       熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。

[適應工況]
       該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。

[主要外型及連接尺寸]

型號 DN 螺紋連接 承接焊連接 法蘭連接
RC L H W L H W d T L H D K d C F N-φ
(mm) (mm) (mm)
CS17H-16C
CS47H-16C
CS67H-16C 		15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25 		15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 230 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40 		15 1/2 100 92 82 100 92 82 22 12 250 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
